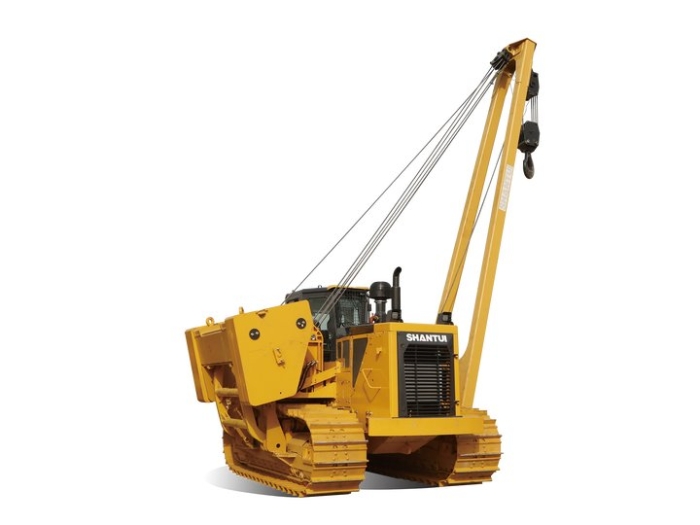

專家測評：SP70-G國四吊管機，采用滿足國四排放要求的重發M14/濰柴WP13發動機，節能環保，動力強勁、具有生產效率高、可靠性高、使用成本低等特點。該設備采用單手柄電液控制行走、工作裝置先導操縱，靈活精準、舒適可靠，駕駛室視野寬闊，配置新風空調系統，實現正壓駕乘環境。能適應多種作業工況，維保便利。
主要用于中大管徑油氣管道的運管、鋪管、焊管、下溝等作業工況，適用于主干油氣管線施工需求。
●采用推土機用重發康明斯/濰柴動力發動機，滿足國四排放要求，高效噴油泵，高性能，質量成熟穩定，社會保有量非常大，零件通用性強，維護保養成本低。
●全新設計正壓駕駛室，空間大，視野好，密封嚴，配置新風空調系統，司機耳邊噪聲最低76dB。
●座椅、扶手可調范圍大，為駕駛員提供最舒適操縱姿勢。
●底盤穩定性好，平均油耗低，經濟性高。
●吊臂作業范圍廣、吊鉤升降速度快；
●帶載行走有勁、起吊能力強、工作效率高。
●吊鉤、吊桿和配重可實現無級速度控制、組合動作；。
●吊鉤、吊桿卷揚均為三級行星齒輪減速增扭，安全系數大，機械效率高。
●整機裝有力矩限制器系統，實時監測作業動態，保證起吊安全。
● 工作裝置操縱分變幅操縱、起升操縱和配重操縱，操縱采用減壓式先導控制閥控制液動換向閥的操縱方式，具有操縱簡捷，靈活省力，微調性能好，在機體上布置方便等。
●吊鉤、吊桿集中于一個操縱手柄，配重單獨一個操縱手柄，均可以方便快捷的進行各種工況作業微動性能好，即保證用戶對口精度要求，又提高了作業效率。
● 吊鉤、吊桿卷揚液壓馬達具有極高的容積效率和優質的平衡閥，消除卷揚的二次下滑和空鉤抖動的現象；同時，吊鉤卷揚所帶的離合器實現了自由落鉤功能。
● 結構件繼承山推成熟產品的優良品質，質量穩定。
● 電氣線束采用無縫波紋管、分線器分線，防護等級高。
● 核心電氣液壓元件采用進口件，質量穩定，可靠性極高。
| 產品 | SP70-G |
|---|---|
| 操作質量 | 50000 |
| 性能參數 | |
| 最大起重量（T) | 70 |
| 發動機額定功率（kw/hp） | 269Kw |
| 最小轉彎半徑 | 3800mm |
| 接地比壓（Mpa） | 0.092 |
| 發動機 | |
| 發動機型號 | 重發M14（269kW/2000rpm） 濰柴WP13G |
| 排放 | 國Ⅳ |
| 缸數×缸徑×行程（mm×mm） | 6-135×169 6-127×165 |
| 額定功率/額定轉速（kw/rpm） | 269/2000 |
| 最大扭矩（N.m/r/min） | 1650/1300 1650/1300～1500 |
| 整機外形尺寸 | |
| 長 | 5768 |
| 寬 | 3900 |
| 高 | 3700 |
| 行走性能 | |
| 前進1檔/后退1檔（km/h） | 0-3.7/0-4.5 |
| 前進2檔/后退2檔（km/h） | 0-6.8/0-8.2 |
| 前進3檔/后退3檔（km/h） | 0-11.5/0-13.5 |
| 行走系統 | |
| 液力變矩器 | 三組件、單級單相 |
| 變速箱 | 行星齒輪、多片離合器、液壓結合強制潤滑式 |
| 中央傳動 | 螺旋錐齒輪、一級減速、飛濺潤滑 |
| 轉向離合器 | 濕式、多片彈簧壓緊、液壓分離、手動-液壓操作 |
| 轉向制動器 | 濕式、浮動帶式、液壓助力 |
| 最終傳動 | 二級直齒輪減速、飛濺潤滑 |
| 底盤系統 | |
| 懸掛方式 | 剛性橫梁結構 |
| 履帶中心距 | 2380 |
| 履帶板寬度 | 760 |
| 接地長度 | 3620 |
| 履帶板數量（單側/片） | 45 |
| 鏈軌節距 | 228 |
| 托輪數（單側） | 2 |
| 支重輪數（單側） | 9 |
| 工作液壓系統 | |
| 工作泵 | 定量齒輪泵，最大排量227ml/r |
| 先導泵 | 定量齒輪泵，最大排量10ml/r |
| 工作閥 | 比例多路閥 |
| 配重油缸缸徑 | φ125 |
| 油箱容量 | |
| 燃油箱（L） | 620 |
| 工作液壓油箱（L） | 210 |
| 尿素箱容量（L) | 重發45L 濰柴45L |
| 工作裝置 | |
| 最大提升高度 | 6000 |
| 吊鉤升降速度m/min | 0--6.5 |
| 吊桿長度 | 7.3 |
